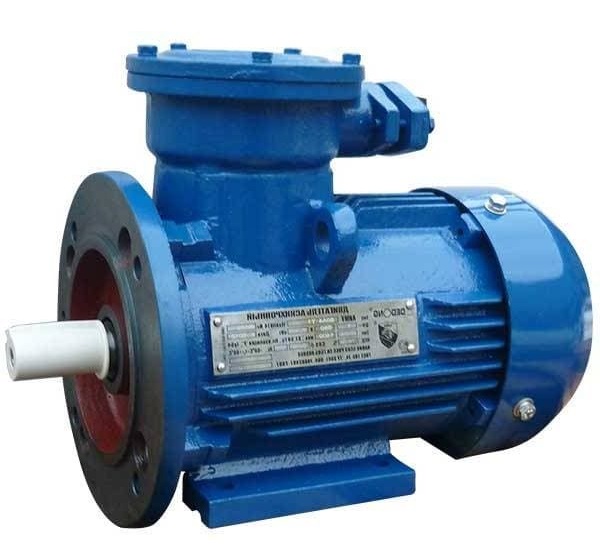

Электродвигатели серии АИМУ 250

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.), 1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Двигатели изготавливают в соответствии с требованиями:

• ГОСТ IEC 60034-1-2014,
• ГОСТ 31610.0-2014 (IEC 60079-0:2011),
• ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
• ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
• ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69. Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014. По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4. Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха: - в исполнении У — от плюс 40°С до минус 45°С; - в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С; - в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С). Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 250

Тип двигателя	АИМУ 250 S2
Мощность, кВт	75
Синхронная частота вращения, (мин-1)	3000
Ток, А при 380В, 380/660В	136,8/79
КПД, %	93
Коэффициент мощности	0,9
Скольжение, ном., %	1
Кратность начального пускового тока	7,5
Кратность начального пускового момента	2
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	0,45600

Тип двигателя	АИМУ 250 M2
Мощность, кВт	90
Синхронная частота вращения, (мин-1)	3000
Ток, А при 380В, 380/660В	160,7/92,8
КПД, %	93,8
Коэффициент мощности	0,91
Скольжение, ном., %	1,16
Кратность начального пускового тока	7,5
Кратность начального пускового момента	2
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	0,67700

Тип двигателя	АИМУ 250 S4
Мощность, кВт	75
Синхронная частота вращения, (мин-1)	1500
Ток, А при 380В, 380/660В	139,6/80,6
КПД, %	93,8
Коэффициент мощности	0,87
Скольжение, ном., %	1,66
Кратность начального пускового тока	7,2
Кратность начального пускового момента	2,2
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	1,10000

Тип двигателя	АИМУ 250 M4
Мощность, кВт	90
Синхронная частота вращения, (мин-1)	1500
Ток, А при 380В, 380/660В	165,6/95,6
КПД, %	93
Коэффициент мощности	0,87
Скольжение, ном., %	1,33
Кратность начального пускового тока	7,2
Кратность начального пускового момента	2,2
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	1,54

Тип двигателя	АИМУ 250 S6
Мощность, кВт	45
Синхронная частота вращения, (мин-1)	1000
Ток, А при 380В, 380/660В	84/48,5
КПД, %	92
Коэффициент мощности	0,86
Скольжение, ном., %	2
Кратность начального пускового тока	7
Кратность начального пускового момента	2,1
Кратность максимального момента	2,1
Момент инерции ротора, H*м2 (кгс*м2)	1,71

Тип двигателя	АИМУ 250 M6
Мощность, кВт	55
Синхронная частота вращения, (мин-1)	1000
Ток, А при 380В, 380/660В	104,7/60,5
КПД, %	92,8
Коэффициент мощности	0,86
Скольжение, ном., %	2
Кратность начального пускового тока	7
Кратность начального пускового момента	2,1
Кратность максимального момента	2,1
Момент инерции ротора, H*м2 (кгс*м2)	2,15

Тип двигателя	АИМУ 250 S8
Мощность, кВт	37
Синхронная частота вращения, (мин-1)	750
Ток, А при 380В, 380/660В	77,8/44,9
КПД, %	91,5
Коэффициент мощности	0,79
Скольжение, ном., %	2,66
Кратность начального пускового тока	6,6
Кратность начального пускового момента	1,9
Кратность максимального момента	2
Момент инерции ротора, H*м2 (кгс*м2)	1,71

Тип двигателя	АИМУ 250 M8
Мощность, кВт	45
Синхронная частота вращения, (мин-1)	750
Ток, А при 380В, 380/660В	93,9/54,2
КПД, %	91
Коэффициент мощности	0,8
Скольжение, ном., %	2
Кратность начального пускового тока	6,6
Кратность начального пускового момента	1,9
Кратность максимального момента	2
Момент инерции ротора, H*м2 (кгс*м2)	2,15
