Электропривод Belimo SH24A-MF300 (450 Н)
⚙️ Подбор и заказ
Характеристики
Описание

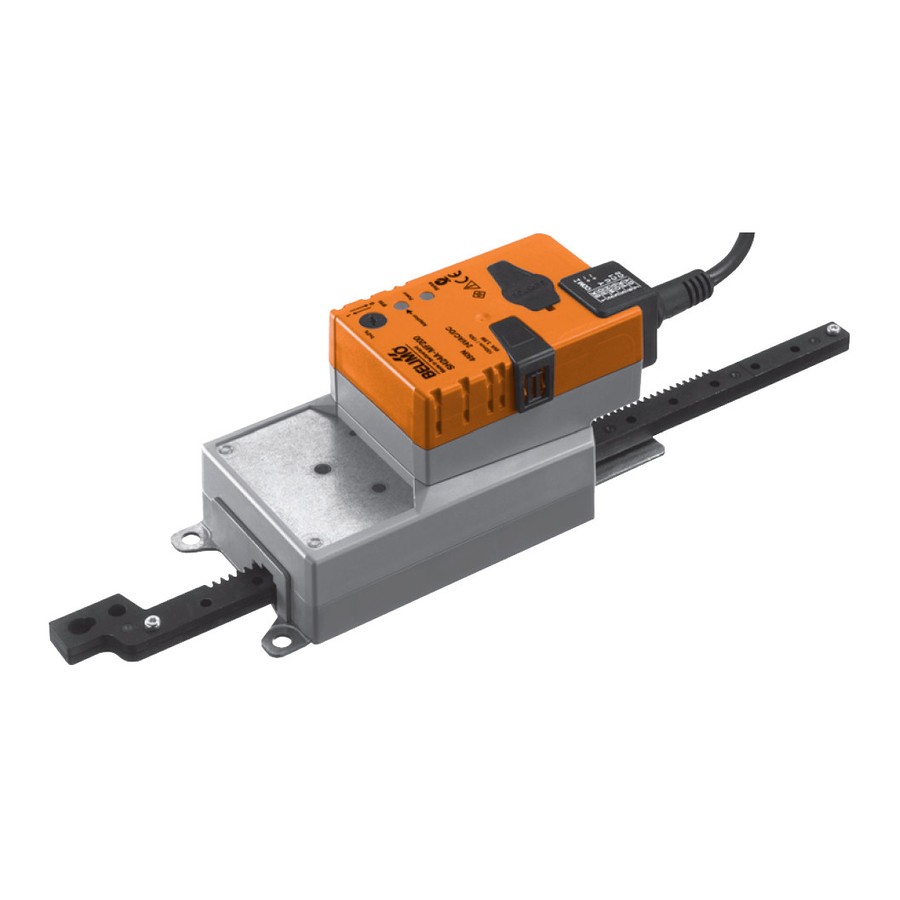

Электропривод Belimo SH24A-MF300 (450 Н) — линейный привод заслонки. Усилие на штоке 450 Н, площадь заслонки до 3,2 м². Питание AC/DC 24 В, управление: откр/закр, плавное 0/2…10 В, настраиваемое (MF).
Как работает
Шток с зубчатой рейкой выдвигается электродвигателем; ход ограничивается механическими упорами с шагом 20 мм. Привод крепится прямо к корпусу заслонки или через поворотную опору, компенсирующую поперечные усилия. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Технические характеристики
| Технические характеристики | |
|---|---|
| Тип привода | Линейный |
| Наличие охранной функции | без |
| Крутящий момент / усилие | 450 Н |
| Подключение | Кабель |
| Вспомогательный переключатель | без |
| Площадь заслонки ≈ | 3,2 м2 |
| Время поворота | 150 с |
| Питание | 24 В~/= |
| Управление | Откр/Закр / Плавное 2...10 В / Плавное, настраиваемое |

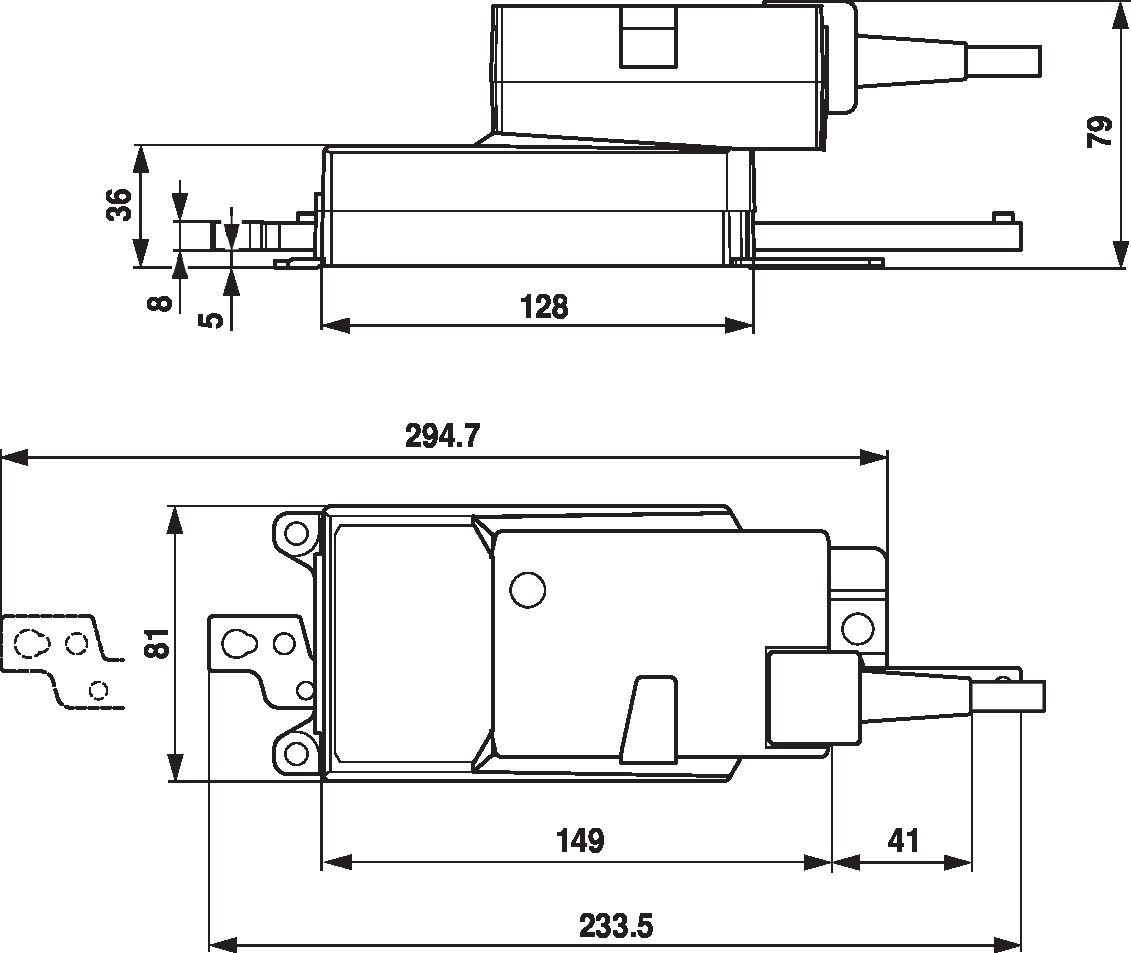

Чертёж и схемы подключения
Где применяется
- заслонки и задвижки с прямолинейным ходом
- щелевые и шиберные заслонки в вентиляции и технологических установках
- крышные и стеновые клапаны с рычажной передачей
Как подобрать и смонтировать
- Усилие. 450 Н на штоке; ход —. Усилие страгивания заслонки берите из документации её производителя.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. откр/закр, плавное 0/2…10 В, настраиваемое (MF). Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
