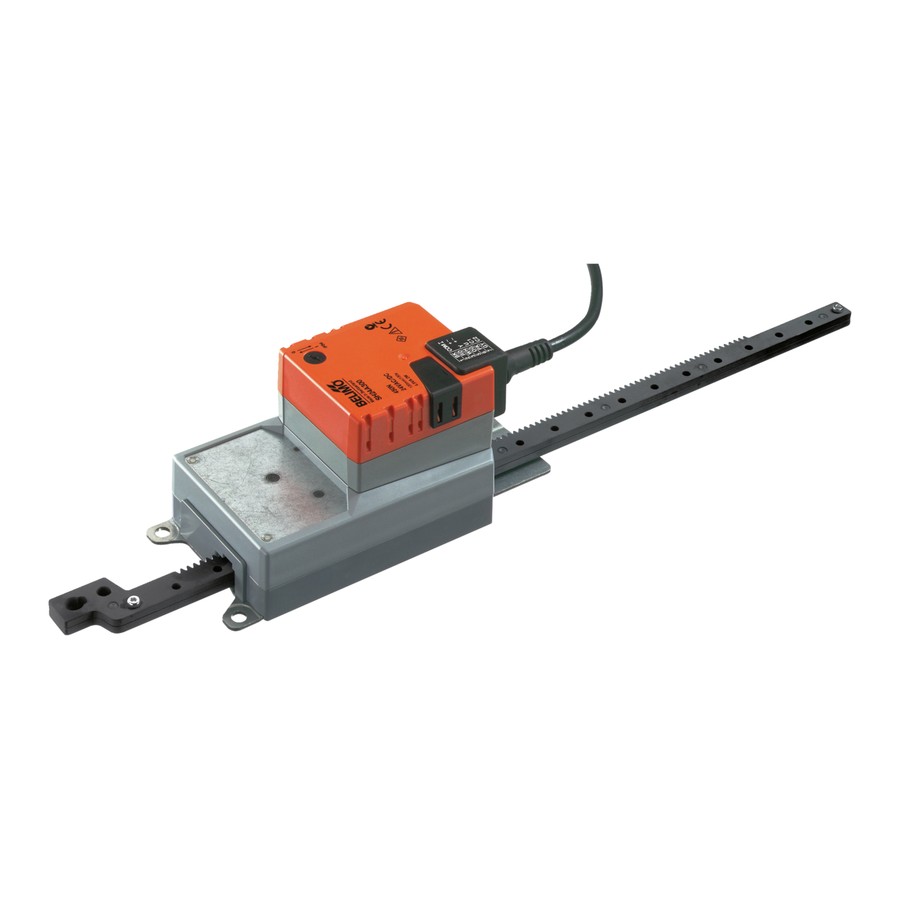

Электропривод Belimo SH24A300 (450 Н)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo SH24A300 (450 Н) — линейный привод заслонки. Усилие на штоке 450 Н, площадь заслонки до 3 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное.
Как работает
Шток с зубчатой рейкой выдвигается электродвигателем; ход ограничивается механическими упорами с шагом 20 мм. Привод крепится прямо к корпусу заслонки или через поворотную опору, компенсирующую поперечные усилия.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 19,2…28,8 В |
| Потребляемая мощность в работе | 2 Вт |
| Потребляемая мощность в покое | 0,2 Вт |
| Расчётная мощность для выбора кабеля | 4,5 В·А |
| Подключение питания / управления | кабель 1 м, 3×0,75 мм² |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Усилие двигателя | 450 Н |
| Направление движения | переключателем 0 (extended) / 1 (retracted) |
| Ручное управление | кнопкой, с фиксацией |
| Ход штока | 300 мм |
| Длина хода | макс. 300 мм, настраивается с шагом 20 мм |
| Ограничение хода | ограничивается с обеих сторон механическими упорами |
| Время хода двигателя | 150 с / 100 мм |
| Уровень звуковой мощности, двигатель | 52 дБ(А) |
| Безопасность и условия эксплуатации | |
|---|---|
| Класс защиты IEC/EN | III, безопасное сверхнизкое напряжение (SELV) |
| Источник питания UL | источник класса 2 |
| Степень защиты IEC/EN | IP54 |
| Степень защиты NEMA/UL | NEMA 2 |
| Корпус (UL) | UL Enclosure Type 2 |
| ЭМС | CE по 2014/30/EU |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Одобрение UL | cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Гигиенические испытания | по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия |
| Тип действия | Type 1 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Степень загрязнения | 3 |
| Влажность окружающей среды | макс. 95 % отн., без конденсации |
| Температура окружающей среды | -30…50°C |
| Температура хранения | -40…80°C |
| Обслуживание | не требует обслуживания |
| Масса | |
|---|---|
| Масса | 1,2 кг |

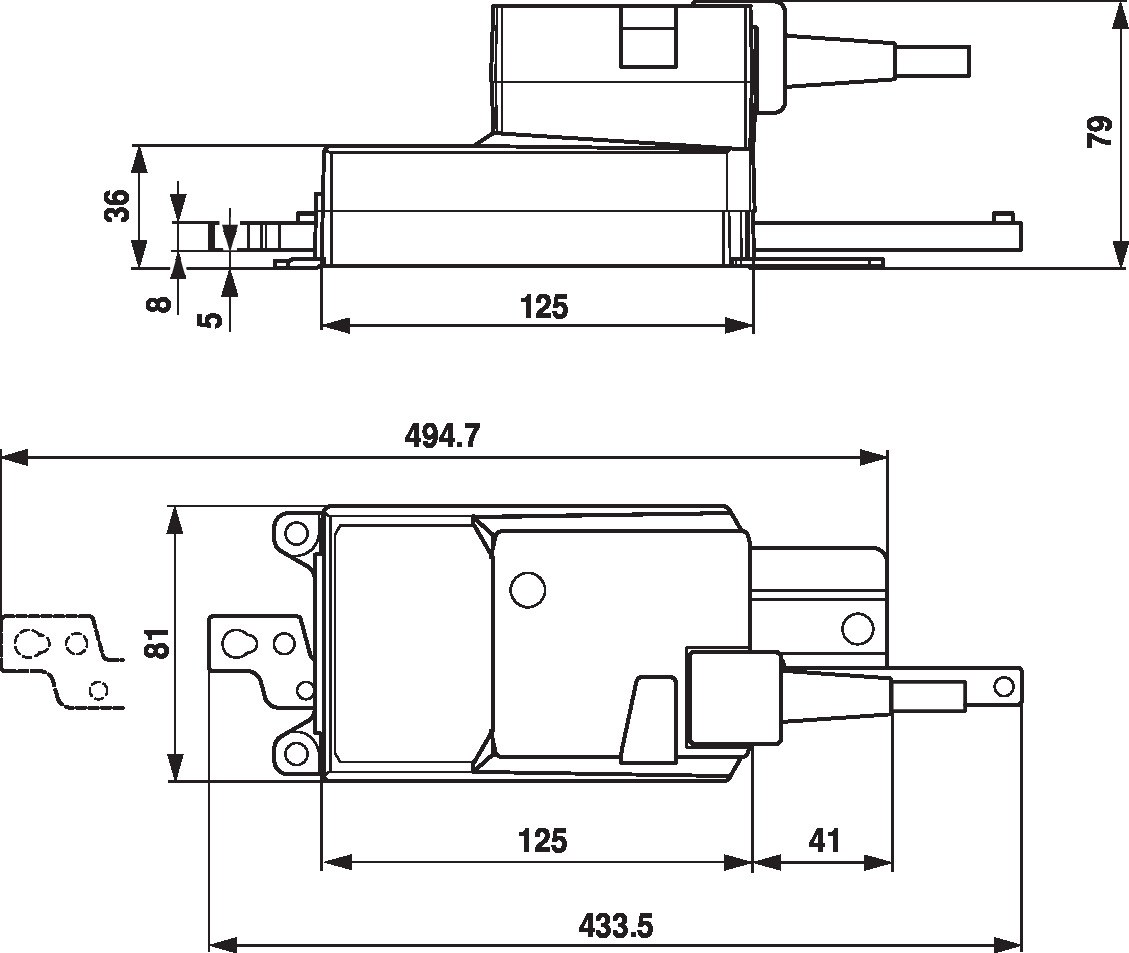

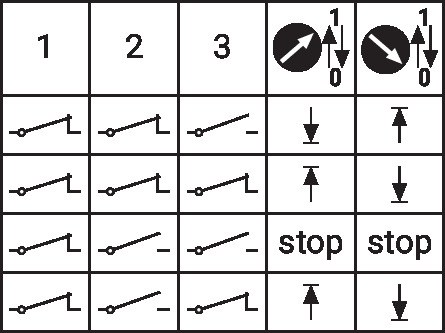

Чертёж и схемы подключения
Где применяется
- заслонки и задвижки с прямолинейным ходом
- щелевые и шиберные заслонки в вентиляции и технологических установках
- крышные и стеновые клапаны с рычажной передачей
Как подобрать и смонтировать
- Усилие. 450 Н на штоке; ход макс. 300 мм, настраивается с шагом 20 мм. Усилие страгивания заслонки берите из документации её производителя.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. откр/закр, 3-позиционное.
Аксессуары
| Наименование | Тип |
|---|---|
| Комплект упоров, упаковка 20 шт. | Z-AS1 |
| Соединительная деталь M8 | Z-KS1 |
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
