Шибер прямоугольный

Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха.

Устройство и принцип работы

Перекрытие потока выполняется плоским полотном (шибером), которое перемещается в направляющем кармане перпендикулярно оси канала. В крайнем нижнем положении полотно полностью перекрывает сечение воздуховода.

Промежуточные положения полотна позволяют дросселировать поток. Шибер применяется там, где требуется полная отсечка ветви — например, при обслуживании оборудования или посекционном пуске системы.

Где применяется

• Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
• регулирование и балансировка расхода воздуха по участкам сети

Монтаж и обслуживание

• Шибер монтируется в разрыв воздуховода; карман полотна располагается так, чтобы обеспечить свободный ход полотна на полную высоту
• Направление извлечения полотна должно быть свободным по всей длине хода; расстояние до строительных конструкций принимается не менее высоты сечения канала
• При вертикальном монтаже полотно устанавливается ходом вниз, чтобы закрытие происходило в том числе под собственным весом
• Место установки должно оставаться доступным для обслуживания

Условное обозначение и заказ

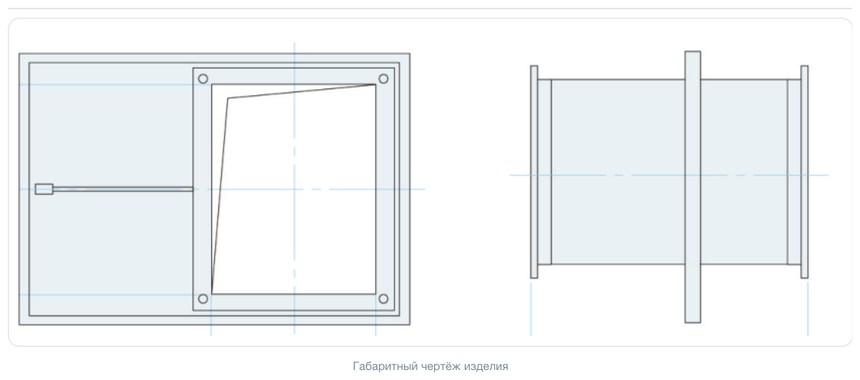

Габаритно-присоединительные размеры
