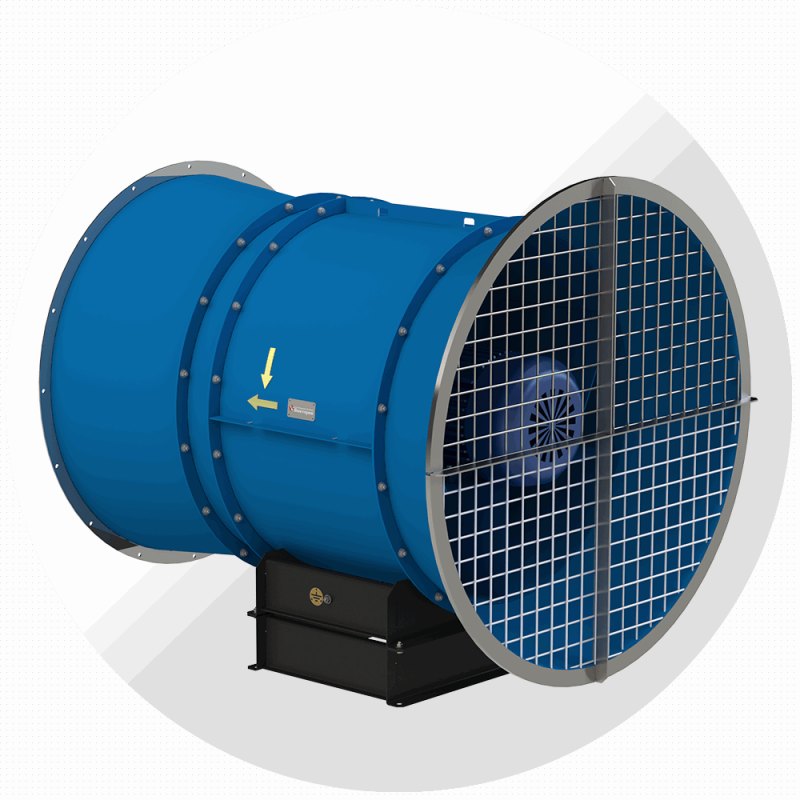

Установка вентиляторная приточная УВОП №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Установка вентиляторная приточная УВОП №8 — приточная вентиляторная установка на базе осевого вентилятора завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 20 исполнений по двигателю: производительность от 3800 до 37 600 м³/ч, полное давление до 753 Па, мощность 0,37–11 кВт.
Осевой вентилятор ВО-13-284 в сборе с входным конфузором (с защитной сеткой) и диффузором — исполнение КД, либо только с конфузором — исполнение К. Ставится на кровле или в венткамере для подпора воздуха при пожаре.
Исполнения по электродвигателю
УВОП построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-8-3-1500 | 12 | 17 | 7600–15 900 | 506…119 | 481…0 | АИР100S4 | 3 | 1410 |
| УВОП-13-284-12к/20-8-4-1500 | 12 | 20 | 9300–20 300 | 562…197 | 523…0 | АИР100L4 | 4 | 1410 |
| УВОП-13-284-12к/25-8-5,5-1500 | 12 | 25 | 12 600–24 400 | 586…283 | 515…0 | АИР112M4 | 5,5 | 1440 |
| УВОП-13-284-12к/30-8-5,5-1500 | 12 | 30 | 16 500–28 700 | 634…395 | 500…0 | АИР112M4 | 5,5 | 1440 |
| УВОП-13-284-12к/35-8-7,5-1500 | 12 | 35 | 19 300–31 300 | 682…465 | 498…0 | АИР132S4 | 7,5 | 1455 |
| УВОП-13-284-12к/40-8-11-1500 | 12 | 40 | 21 600–34 400 | 725…573 | 498…0 | АИР132M4 | 11 | 1450 |
| УВОП-13-284-12к/45-8-11-1500 | 12 | 45 | 25 800–37 600 | 753…661 | 443…0 | АИР132M4 | 11 | 1450 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-8-1,1-1000 | 12 | 17 | 5000–10 400 | 217…51 | 206…0 | АИР80В6 | 1,1 | 920 |
| УВОП-13-284-12к/20-8-1,1-1000 | 12 | 20 | 6100–13 300 | 241…85 | 224…0 | АИР80В6 | 1,1 | 920 |
| УВОП-13-284-12к/25-8-1,5-1000 | 12 | 25 | 8300–16 000 | 252…122 | 221…0 | АИР90L6 | 1,5 | 935 |
| УВОП-13-284-12к/30-8-1,5-1000 | 12 | 30 | 10 800–18 800 | 272…169 | 215…0 | АИР90L6 | 1,5 | 935 |
| УВОП-13-284-12к/35-8-2,2-1000 | 12 | 35 | 12 700–20 500 | 293…200 | 214…0 | АИР100L6 | 2,2 | 940 |
| УВОП-13-284-12к/40-8-3-1000 | 12 | 40 | 14 200–22 500 | 311…246 | 214…0 | АИР112MА6 | 3 | 950 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-8-0,37-750 | 12 | 17 | 3800–7900 | 125…29 | 119…0 | АИР80А8 | 0,37 | 700 |
| УВОП-13-284-12к/20-8-0,55-750 | 12 | 20 | 4600–10 100 | 138…49 | 129…0 | АИР80В8 | 0,55 | 700 |
| УВОП-13-284-12к/25-8-0,75-750 | 12 | 25 | 6300–12 100 | 145…70 | 127…0 | АИР90LА8 | 0,75 | 705 |
| УВОП-13-284-12к/30-8-0,75-750 | 12 | 30 | 8200–14 200 | 156…97 | 123…0 | АИР90LА8 | 0,75 | 705 |
| УВОП-13-284-12к/35-8-1,1-750 | 12 | 35 | 9600–15 500 | 168…115 | 123…0 | АИР90LВ8 | 1,1 | 710 |
| УВОП-13-284-12к/40-8-1,1-750 | 12 | 40 | 10 700–17 100 | 179…141 | 123…0 | АИР90LВ8 | 1,1 | 710 |
| УВОП-13-284-12к/45-8-1,5-750 | 12 | 45 | 12 800–18 600 | 186…163 | 109…0 | АИР100L8 | 1,5 | 700 |
Расшифровка обозначения
УВОП-13-284-12к/30-8-N-n
| УВОП | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры УВОП, мм
| № УВОП | hэд | D | D1 | D2 | D3 | D4 | d1 | d2 | L | L1 | L2 | L3 | L4 | l | b | B | H | H1 | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 80…112 | 810 | 850 | 940 | 1000 | 900 | 12 | 10 | 385 | 100 | 325 | 250 | 400 | 30 | 650 | 1090 | 580 | 1125 | 16 | 16 |
| 8 | 132…160 | 810 | 850 | 940 | 1000 | 900 | 12 | 10 | 485 | 100 | 425 | 250 | 400 | 30 | 650 | 1090 | 580 | 1125 | 16 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с
По запросу производим сейсмостойкие вентиляторы УВОП.
Где применяется
- Подпор воздуха в лестничные клетки, лифтовые шахты, тамбур-шлюзы
- Приточная противодымная вентиляция высотных зданий
- Компенсирующая подача воздуха
- Общеобменные приточные системы без воздуховодов на входе
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы УВОП, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
