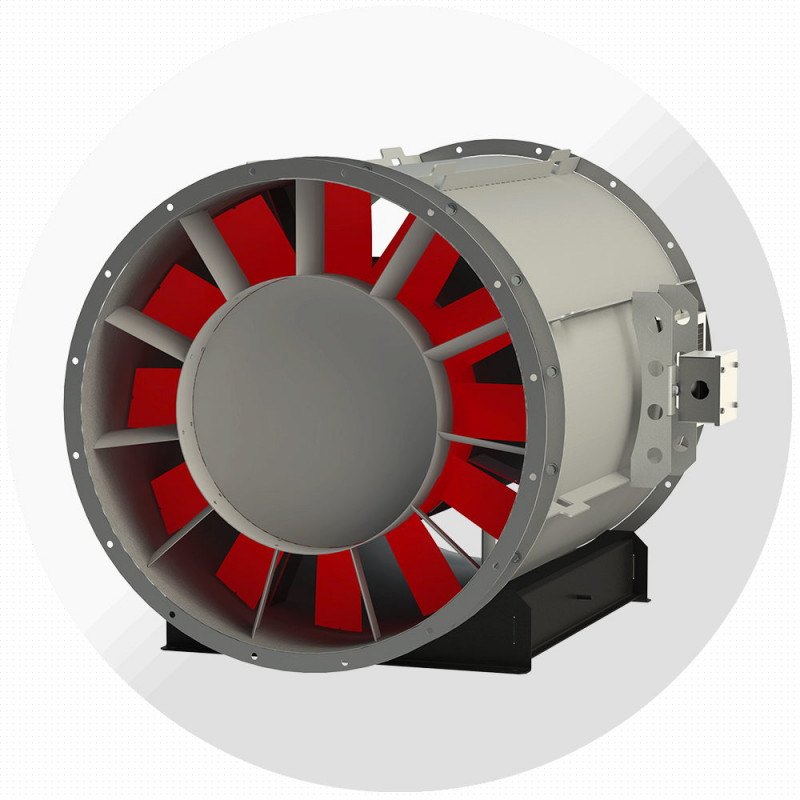

Вентилятор дымоудаления ВО-13-284-ДУ №11,2, Ø1120 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №11 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 18 исполнений по двигателю: производительность от 7600 до 79 100 м³/ч, полное давление до 992 Па, мощность 3–55 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 6 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-11,2-17-15-1500 | 17 | 21 400–43 700 | 883…149 | 868…1 | АИР160S4 | 15 | 1450 | 458 |
| ВО-ДУ-Т-11,2-20-18,5-1500 | 20 | 30 500–48 300 | 745…188 | 714 | АИР160M4 | 18,5 | 1460 | 478 |
| ВО-ДУ-Т-11,2-25-30-1500 | 25 | 26 900–56 500 | 945…221 | 921…0 | АИР180M4 | 30 | 1470 | 529 |
| ВО-ДУ-Т-11,2-30-37-1500 | 30 | 37 900–63 500 | 805…274 | 758…0 | АИР200M4 | 37 | 1470 | 576 |
| ВО-ДУ-Т-11,2-35-45-1500 | 35 | 43 400–71 800 | 847…401 | 785…1 | АИР200L4 | 45 | 1475 | 608 |
| ВО-ДУ-Т-11,2-40-55-1500 | 40 | 37 900–79 100 | 992…441 | 945…0 | АИР225M4 | 55 | 1480 | 663 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-11,2-17-4-1000 | 17 | 19 300–28 800 | 294…65 | 281…0 | АИР112MВ6 | 4 | 950 | 380 |
| ВО-ДУ-Т-11,2-20-5,5-1000 | 20 | 15 900–31 800 | 391…82 | 383…0 | АИР132S6 | 5,5 | 950 | 399 |
| ВО-ДУ-Т-11,2-25-7,5-1000 | 25 | 27 200–37 300 | 270…96 | 245…0 | АИР132M6 | 7,5 | 950 | 410 |
| ВО-ДУ-Т-11,2-30-11-1000 | 30 | 19 300–41 900 | 419…119 | 406…0 | АИР160S6 | 11 | 970 | 462 |
| ВО-ДУ-Т-11,2-35-15-1000 | 35 | 22 200–47 400 | 425…175 | 409…0 | АИР160M6 | 15 | 970 | 483 |
| ВО-ДУ-Т-11,2-40-15-1000 | 40 | 28 000–52 200 | 409…192 | 383…0 | АИР160M6 | 15 | 970 | 483 |
| ВО-ДУ-Т-11,2-45-18,5-1000 | 45 | 28 000–57 600 | 439…218 | 413…0 | АИР180M6 | 18,5 | 980 | 508 |
750 мин⁻¹ — 5 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-11,2-20-3-75( | 20 | 11 400–24 000 | 228…46 | 224…0 | АИР112MВ8 | 3 | 710 | 379 |
| ВО-ДУ-Т-11,2-20-3-750 | 20 | 11 400–24 000 | 228…46 | 224…0 | АИР112MВ8 | 3 | 710 | 379 |
| ВО-ДУ-Т-11,2-25-4-750 | 25 | 13 300–28 100 | 233…55 | 227…0 | АИР132S8 | 4 | 700 | 397 |
| ВО-ДУ-Т-11,2-30-5,5-750 | 30 | 7600–31 500 | 237…68 | 230…0 | АИР132M8 | 5,5 | 700 | 410 |
| ВО-ДУ-Т-11,2-45-7,5-750 | 45 | 21 100–43 400 | 248…123 | 234…0 | АИР160S8 | 7,5 | 720 | 460 |
Расшифровка обозначения
ВО-ДУ-Т-11,2-30-11-1000
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11,2 | 112…225 | 1130 | 1180 | 12 | 1300 | 1100 | 100 | 950 | 15 | 1210 | 640 | 1245 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 11,2 | 1130 | 1180 | 1210 | 12 | 672 | 160 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
